En résumé : Un particulier peut réarmer un disjoncteur, tester un différentiel via le bouton test et remplacer un fusible ou composant modulaire à l'identique hors tension. En revanche, démonter le capot de protection sous tension, modifier les peignes d'alimentation ou intervenir sur le disjoncteur de branchement scellé Enedis relève de l'interdit légal et technique. L'utilisation d'une lampe frontale mains libres ou d'une lampe torche rechargeable bricolage garantit une visibilité totale tout en conservant les deux mains libres.
Le tableau de répartition électrique constitue le centre névralgique de toute installation domestique moderne. Lorsqu'une coupure partielle survient, l'évaluation immédiate de la panne exige de connaître précisément les limites d'intervention permises par la réglementation française pour préserver sa propre sécurité. Ce guide analyse les manœuvres autorisées, détaille le rôle de chaque organe modulaire selon la norme NF C 15-100 et compare les outils d'inspection portatifs indispensables pour opérer en toute sécurité sans contact involontaire.
Sommaire de l'article
Réponse rapide : autorisé et interdit
Dans un logement individuel ou collectif, le tableau électrique est conçu pour permettre à l'occupant de gérer les commandes d'usage sans s'exposer aux pièces nues sous tension (IP2X minimum selon les exigences de protection en basse tension). (Source: INRS – Risques électriques : prévention du risque électrique) La législation et les normes de sécurité séparent strictement l'exploitation courante de la modification structurelle de l'armoire.
| Opération | Statut | Conditions et sécurité requises |
|---|---|---|
| Réarmement disjoncteur divisionnaire | Autorisé | Vérifier préalablement l'absence de court-circuit visible sur la ligne. |
| Test mensuel de l'interrupteur différentiel | Recommandé | Appuyer brièvement sur le bouton mécanique "T" en façade. |
| Remplacement d'un fusible sur porte-fusible | Autorisé | Ouvrir le tiroir modulaire hors charge, calibre strictement identique. |
| Dépose du capot plastique sous tension | Strictement interdit | Risque majeur d'électrisation par contact avec les peignes nus. |
| Intervention sur compteur Linky ou disjoncteur Enedis | Interdit par la loi | Partie amont scellée sous monopole exclusif du gestionnaire de réseau Enedis. |
Le particulier ne doit jamais s'engager dans l'ouverture physique du coffret de distribution sans avoir coupé le disjoncteur principal d'abonné (AGCP). Même en coupant l'alimentation générale, des charges résiduelles peuvent persister sur certains équipements domotiques ou onduleurs. L'usage d'une frontale tableau electrique adaptée permet de contrôler visuellement les index sans approcher les mains des parois de connexion.
Disjoncteur et différentiel : les bases
Comprendre la hiérarchie du tableau permet d'identifier l'origine d'un défaut en un coup d'œil. Le panneau regroupe trois types d'appareillages distincts dont les fonctions de protection ne doivent pas être confondues lors d'une recherche de panne :
1. Le disjoncteur général d'abonné : Placé en tête d'installation, il assure la coupure d'urgence de l'ensemble du logement. Il protège le réseau contre les surcharges globales et intègre un différentiel résiduel général (généralement 500 mA).
2. L'interrupteur différentiel 30 mA : Placé en début de chaque rangée, son rôle est la protection des personnes contre les fuites de courant vers la terre. (Source: Promotelec – Quels sont les composants de votre installation électrique ?) Il détecte une différence entre le courant circulant dans la phase et celui circulant dans le neutre ; un dispositif de sensibilité 30 mA est conçu pour déclencher lorsque le courant différentiel atteint sa plage de fonctionnement, qui peut commencer en dessous de 30 mA. (Source: Promotelec – Changement d’un tableau électrique : attention aux défauts d’isolement)
3. Le disjoncteur divisionnaire : Dédié à une ligne spécifique (ex. prises de courant 16A, éclairage 10A, plaque de cuisson 32A). Il disjoncte instantanément en présence d'un court-circuit thermique ou magnétique.
Lorsqu'un interrupteur différentiel bascule vers le bas, la défaillance provient obligatoirement d'un défaut d'isolement sur l'un des appareils raccordés à sa rangée. Lorsqu'un unique disjoncteur modulaire saute, le problème réside dans une surcharge d'appareils branchés simultanément ou un câble endommagé sur ce circuit précis.
Lampe frontale orientable rechargeable Olight Perun 3
La Perun 3 s'impose comme une référence incontournable de frontale bricolage pour l'examen des tableaux électriques. Dotée d'un bandeau confortable et d'un faisceau réglable jusqu'à 3000 lumens, elle offre une autonomie prolongée de 25 heures à 120 lumens, idéale pour travailler dans un garage ou une armoire sombre sans encombrement métallique dangereux.
- Faisceau polyvalent : Blanc équilibré et lumière rouge pour préserver la vision nocturne
- Autonomie massive : Batterie 5000 mAh rechargeable par connecteur magnétique
- Ergonomie : Commutateur latéral large utilisable avec des gants d'électricien
Éclairage : mains libres et sans partie métallique
Toute manipulation sur un tableau d'alimentation réclame une concentration sans partage. Tenir un smartphone ou une torche classique d'une main tout en essayant d'abaisser un module de l'autre est une source fréquente de maladresse et d'accident domestique. Le choix d'une frontale mains libres s'avère indispensable pour orienter la source lumineuse directement dans l'axe du regard.
Dans le cadre restreint d'un coffret électrique, il convient de veiller scrupuleusement aux conducteurs potentiels. Si la plupart des corps de lampes robustes sont usinés en aluminium aéronautique résistant, la lampe portée au front ou clipsée sur une veste textile évite tout contact accidentel entre un objet conducteur et les borniers de cuivre. De plus, une lampe torche rechargeable inspection équipée d'un clip non conducteur ou d'un système de bandeau élastique isole entièrement le porteur.
Pour des opérations minutieuses, privilégiez un éclairage doté d'une diffusion large plutôt qu'un faisceau concentré à longue portée. Un point chaud trop intense sur un fond de tableau blanc ou gris entraîne un éblouissement réflexe rendant la lecture des schémas d'autant plus difficile. Un flux de 40 à 120 lumens en faisceau diffus est optimal pour distinguer les teintes des fils sans fatigue oculaire.

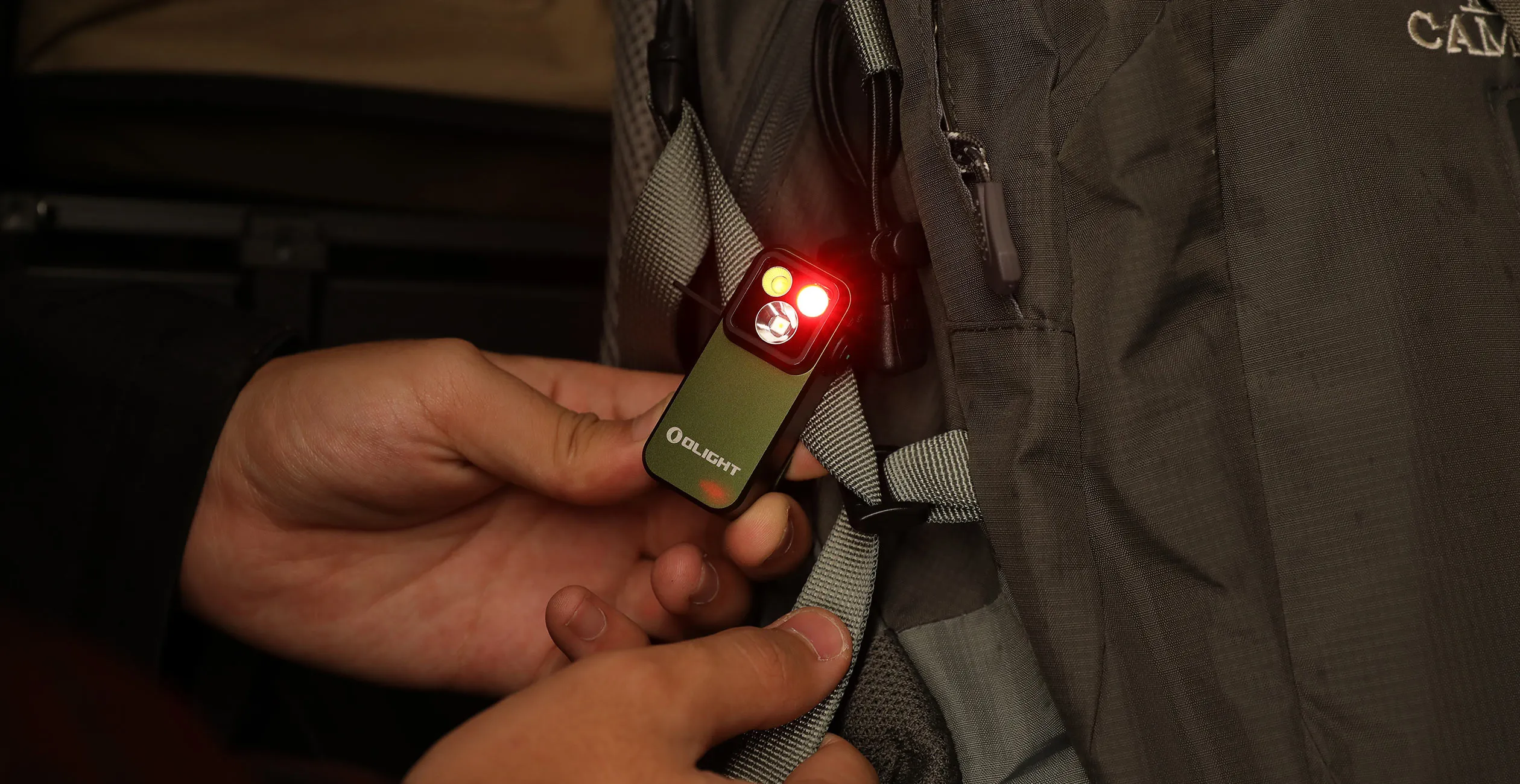

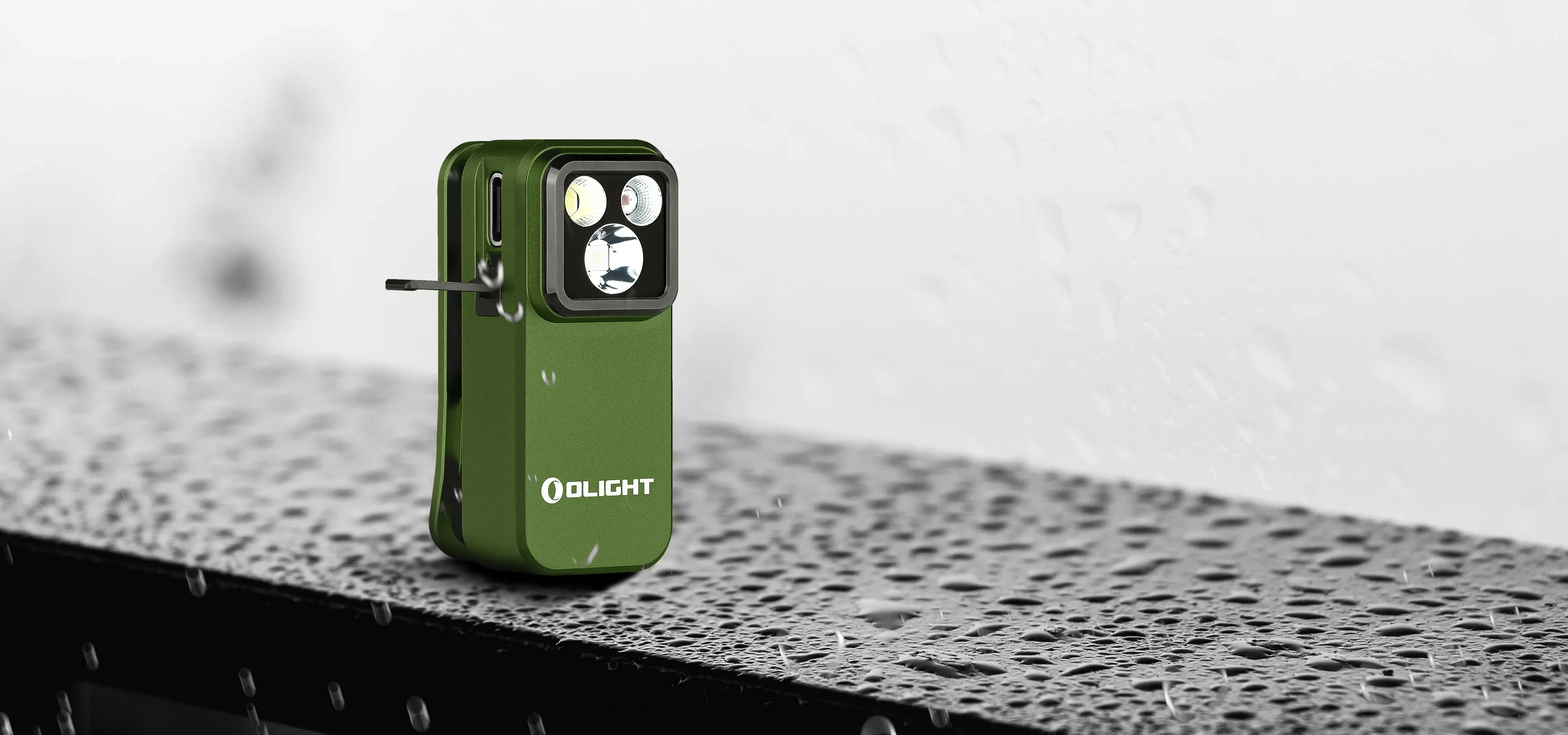

Lampe torche rechargeable Olight Oclip Pro
Conçue pour se fixer instantanément sur le col d'une chemise, la poche d'un bleu de travail ou une sangle, l'Oclip Pro délivre jusqu'à 500 lumens. Son format ultra-léger de 53 g en fait la lampe torche rechargeable tableau electrique d'appoint idéale pour éclairer chaque rangée sans jamais encombrer vos mouvements.
- Fixation immédiate : Clip robuste à ressort pour vêtements et surfaces fines
- Polyvalence lumineuse : Lumière blanche diffuse et mode balise de sécurité
- Recharge moderne : Port USB-C avec autonomie jusqu'à 144 heures en mode luciole
Lire les étiquettes et identifier les circuits
La norme NF C 15-100 impose un repérage précis de chaque départ sous le disjoncteur divisionnaire correspondant. Ce marquage prend la forme de pictogrammes standardisés ou de bandes d'étiquetage textuelles. Une bonne lampe torche rechargeable bricolage permet de déchiffrer instantanément ces inscriptions, souvent situées dans des renfoncements sombres sous les escaliers ou dans un placard technique.
Voici les sections de câbles minimales et les calibres réglementaires que chaque occupant doit savoir identifier sur son tableau :
| Usage du circuit | Section minimale (Cuivre) | Calibre maximal disjoncteur | Nombre max. de points |
|---|---|---|---|
| Circuit d'éclairage | 1,5 mm² | 16 A (souvent 10 A) | 8 points lumineux |
| Prises de courant standard | 1,5 mm² | 16 A | 8 prises |
| Prises de cuisine / gros électroménager | 2,5 mm² | 20 A | 6 prises ou 1 circuit dédié |
| Plaque de cuisson / Cuisinière | 6 mm² | 32 A | 1 circuit dédié unique |
| Chauffe-eau électrique (cumulus) | 2,5 mm² | 20 A (associé contacteur J/N) | 1 circuit dédié unique |
Si un disjoncteur se déclenche de manière récurrente dès la mise en route d'un lave-linge et d'un four sur la même prise multiple, il ne s'agit pas d'un défaut matériel du disjoncteur mais d'une surcharge du circuit. L'étiquetage permet de constater rapidement si deux appareils de forte puissance partagent la même ligne par erreur.
Quand appeler un électricien
Le diagnostic de premier niveau réalisé à l'aide d'une lampe torche rechargeable mains libres montre rapidement ses limites face aux dysfonctionnements structurels. En France, l'Observatoire National de la Sécurité Électrique (ONSE) publie chaque année des données sur les anomalies des installations électriques, les dommages électriques et les incendies d'habitation. (Source: Promotelec – Qu’en est-il de la sécurité électrique en France en 2024 ?) Ces données soulignent l'importance de la prévention, mais ne permettent pas à elles seules d'affirmer que des milliers d'incendies domestiques débutent précisément au niveau d'un tableau électrique mal calibré ou vétuste.
Vous devez impérativement stopper toute manipulation et contacter un artisan électricien qualifié dans les situations suivantes :
• Odeur de brûlé ou traces de noircissement : Tout grésillement continu, déformation plastique d'un disjoncteur ou trace d'échauffement sur les bornes signale un arc électrique actif ou une vis desserrée générant un échauffement destructeur.
• Déclenchement immédiat sans appareil branché : Si un disjoncteur ou un différentiel refuse de se réarmer alors que tous les appareils en aval sont physiquement débranchés, le court-circuit se trouve encastré dans les gaines ou au cœur d'une boîte de dérivation.
• Absence de mise à la terre : Si votre logement ne dispose pas de barrette de terre ou présente des différentiels absents sur des circuits sensibles (salles d'eau), une mise en sécurité totale s'impose.
• Raccordement d'un nouveau circuit lourd : L'ajout d'une borne de recharge de véhicule électrique (IRVE), d'une pompe à chaleur ou d'un climatiseur requiert un calcul de charge thermique et une habilitation professionnelle spécifique.
Questions fréquentes
Peut-on intervenir soi-même sur un tableau électrique ?
Oui, pour les gestes d'exploitation courante : réarmer une manette, changer une cartouche fusible sur un porte-fusible débroché ou presser le bouton test d'un différentiel. Toute intervention nécessitant le retrait du plastron pour accéder aux conducteurs cuivre est formellement déconseillée sans formation d'électricien et doit obligatoirement être précédée d'une coupure au disjoncteur d'abonné, éclairée par une frontale adaptée.
Comment lire un tableau électrique ?
Le tableau se lit horizontalement rangée par rangée. À gauche de chaque rail se trouve l'interrupteur différentiel général (ex. 40A 30mA Type AC ou Type A). À sa droite s'alignent les disjoncteurs divisionnaires protégeant chacun une ligne spécifique. L'étiquette sous chaque manette indique le local ou l'appareil alimenté, ainsi que l'intensité admissible en ampères (10A, 16A, 20A ou 32A).
Qu'est-ce qu'un différentiel ?
Un dispositif différentiel à courant résiduel mesure en continu la différence d'intensité entre le courant entrant par la phase et sortant par le neutre. Si cette différence dépasse son seuil de sensibilité (30 milliampères pour un usage domestique), cela signifie que le courant fuit vers la terre via une carcasse métallique ou un corps humain, et l'interrupteur coupe le courant en quelques millisecondes pour empêcher l'électrocution.
