Dans le domaine de l’éclairage à distance, la diode électroluminescente (LED) s’est imposée progressivement comme une source lumineuse de choix grâce à sa longue durée de vie, son faible coût et la facilité avec laquelle elle peut être adaptée à différents usages lumineux. Pourtant, malgré tous ses avantages, la lumière émise par les LED est naturellement très divergente, ce qui entraîne une répartition diffuse de l’énergie lumineuse et une faible intensité d’éclairement sur la cible. Pour remédier à ce problème, notamment dans les lampes torches ou les projecteurs de signalisation, une conception optique secondaire s’avère essentielle : c’est ici que les lentilles TIR (Total Internal Reflection – Réflexion Interne Totale) entrent en jeu.
Qu’est-ce qu’une lentille TIR ?
Une lentille TIR est un dispositif optique qui exploite le phénomène de la réflexion interne totale. Lorsqu’un rayon lumineux passe d’un milieu à indice de réfraction élevé vers un milieu à indice plus faible (comme de l’air), et que son angle d’incidence dépasse un certain angle critique, il n’est plus réfracté mais entièrement réfléchi à l’intérieur du premier milieu. Ce principe permet à la lentille de capter effectivement et de rediriger efficacement la lumière émise par la LED.
Les lentilles TIR combinent une surface de réfraction pour concentrer les rayons à faible angle, et une surface de réflexion interne totale pour redresser ceux émis à des angles plus larges. Ainsi, elles produisent une lumière quasi parallèle avec une efficacité lumineuse supérieure à 90 %, et une répartition homogène du faisceau. Cela en fait un outil particulièrement performant pour optimiser le rendement lumineux des LED.
TIR vs Réflecteurs : un contrôle inégalé de la lumière
Bien que les lentilles TIR et les réflecteurs reposent sur un principe fondamental similaire (diriger la lumière émise) la lentille TIR offre un contrôle bien plus précis. Dans un réflecteur, une grande partie de la lumière émise par la LED ne touche jamais la surface réfléchissante ; cette lumière est donc incontrôlable. À l’inverse, une lentille TIR capture pratiquement toute la lumière et la redirige efficacement. Ce contraste est particulièrement visible avec des optiques à faisceau étroit : les lentilles TIR produisent des coupures nettes et des faisceaux bien définis, alors que les réflecteurs ont tendance à générer un halo plus diffus et moins contrôlé.

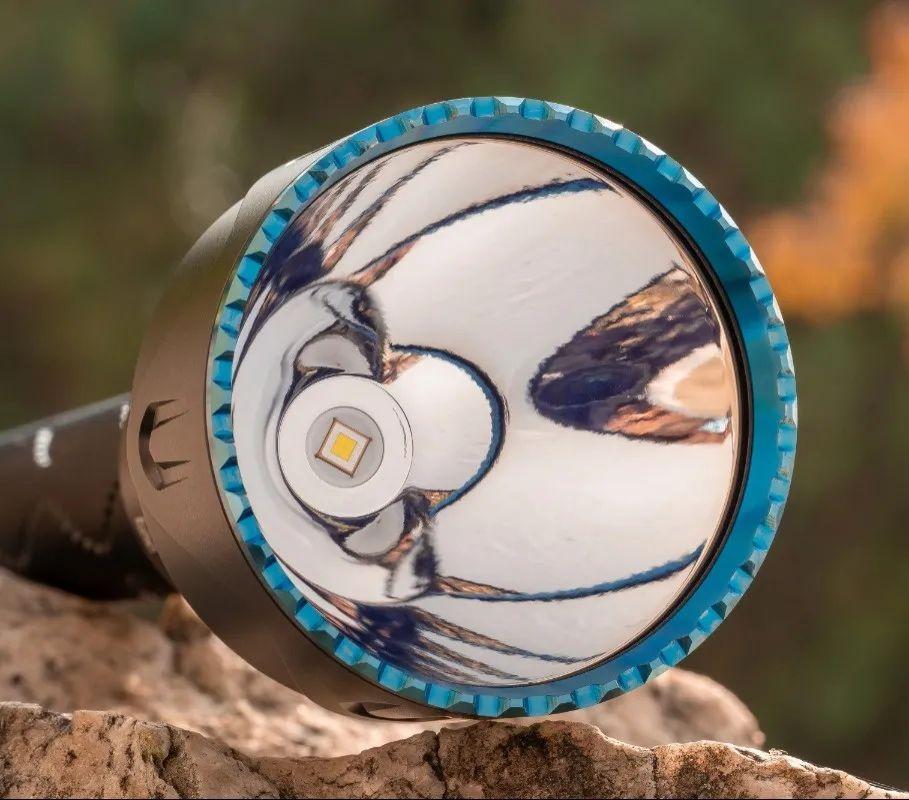

Les lumières émises par le réflecteur :

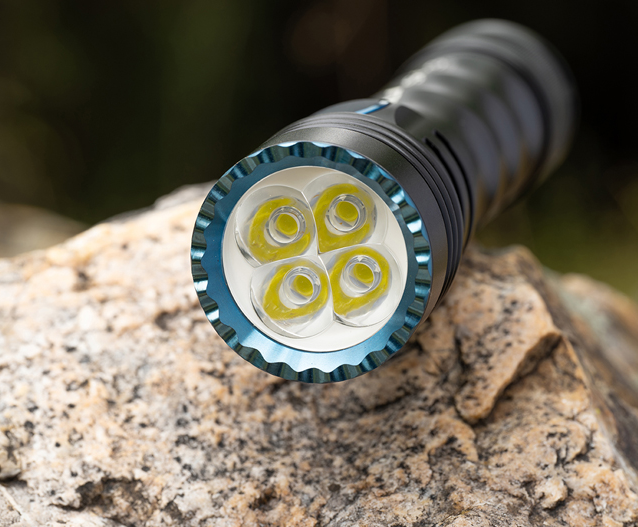

Les lumières émises par la lentille TIR :
Avantages clés des lentilles TIR LED
Les lentilles TIR LED offrent une combinaison puissante d’efficacité, de précision et de durabilité et deviennent un choix de plus en plus populaire dans diverses applications d’éclairage.
Efficacité lumineuse exceptionnelle (>95 %)
Les lentilles TIR présentent des pertes lumineuses quasi nulles, comparées aux réflecteurs traditionnels qui perdent 30 à 40 % de lumière. Par exemple, une LED de 50W équipée d’un réflecteur produit environ 3000 lumens, tandis qu’avec une lentille TIR, elle peut atteindre 5500 lumens. L’efficacité optique globale des lentilles TIR peut s’élever jusqu’à 92 %, garantissant que la majorité de la lumière émise par la LED atteint sa cible.
Contrôle précis du faisceau
Grâce à leur conception optique avancée, les lentilles TIR permettent un contrôle extrêmement précis de la direction et de l’intensité du faisceau lumineux. Elles produisent des lignes de coupure nettes qui limitent l’éblouissement. Ce niveau de précision est essentiel pour les vitrines, galeries d’art, ou l’éclairage automobile.
Portée étendue
Les lentilles TIR concentrent efficacement la lumière, permettant d’atteindre une intensité de 1 lux à plus de 300 mètres, contre 100–150 mètres pour les LED classiques. Ceci est idéal pour la conduite sur autoroute ou les environnements tout-terrain.
Conception compacte et esthétique
N’ayant pas besoin de réflecteurs profonds, les lentilles TIR offrent des performances élevées dans des formats compacts. Cela permet des conceptions de lampes élégantes et discrètes.
Réduction de l’éblouissement
En focalisant la lumière avec précision, les lentilles TIR améliorent le confort visuel dans les environnements professionnels ou commerciaux, en réduisant les sources d’éblouissement.
Polyvalence
Utilisables dans de nombreux domaines, de l’éclairage architectural à l’automobile, en passant par les vitrines, l’industrie, ou la médecine , elles sont adaptées à toutes les applications exigeant une lumière bien définie et directionnelle.
Durabilité et longévité
Fabriquées en matériaux résistants comme le polycarbonate ou l’acrylique, les lentilles TIR sont conçues pour résister aux chocs, vibrations, UV et conditions environnementales sévères. Leur construction étanche combinée à des dissipateurs thermiques métalliques les rend particulièrement adaptées aux environnements exigeants.
Applications des lentilles TIR LED
Les lentilles TIR LED sont largement utilisées dans de nombreux domaines grâce à leur efficacité et leur adaptabilité :
Éclairage architectural : Elles sont excellentes pour créer des effets lumineux spectaculaires sur les façades et mettre en valeur les éléments architecturaux. La netteté des faisceaux permet aux concepteurs de sculpter la lumière avec précision.
Éclairage de vente et de présentoir : Dans le commerce, un éclairage bien dirigé améliore la visibilité des produits et crée une ambiance attrayante. Les lentilles TIR fournissent la concentration et l’intensité nécessaires.
Éclairage automobile : Dans les phares, les lentilles TIR permettent de produire des faisceaux concentrés qui améliorent la visibilité tout en réduisant l’éblouissement pour les conducteurs venant en sens inverse.
Éclairage de scène : Au théâtre, elles permettent de créer des effets de projecteurs précis sans éclairer les zones non souhaitées.
Éclairage industriel : Dans l’industrie, une lumière dirigée est essentielle pour la sécurité et la productivité. Les lentilles TIR dirigent la lumière exactement là où elle est nécessaire.
Éclairage médical : Dans le domaine médical, où le rendu fidèle des couleurs est vital, les lentilles TIR offrent une lumière focalisée sans distorsion, essentielle pour le diagnostic.
Une lumière pensée pour l’humain
Tous les utilisateurs n’ont pas les mêmes besoins en matière d’éclairage. Certains cherchent à éclairer de loin, d’autres préfèrent un éclairage homogène et doux à leurs pieds, sans zones de surbrillance. Un faisceau trop concentré peut gêner la vision et fatiguer les yeux. Les lentilles TIR permettent justement d’obtenir un halo lumineux équilibré et agréable, parfaitement adapté aux déplacements de proximité et aux environnements sensibles.

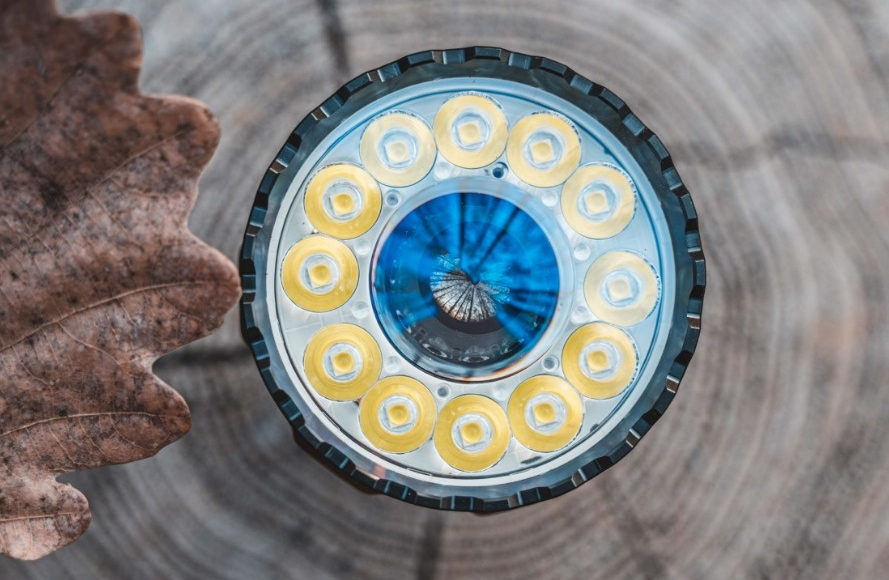

En tant qu'élément clé des systèmes optiques, les lentilles TIR constituent l'un des composants essentiels de la conception optique avancée des produits Olight. Grâce à leur technologie de réflexion interne totale, elles permettent de capter efficacement la lumière émise par les LED et de la redistribuer selon des profils lumineux spécifiques, qu’il s’agisse d’un faisceau concentré ou large. En combinant différents designs de lentilles TIR, nos produits génèrent des effets d'éclairage variés, avec des distributions d'intensité et des formes de taches lumineuses adaptées à divers scénarios d'utilisation et besoins fonctionnels.
